Hvordan bruges EU-standard enkeltlederkabler uden kappe i moderne elektriske systemer?

Elektriske ledninger inde i styreskabe, fordelingstavler, maskiner og bygningssystemer kræver ofte kabler, der kan føres effektivt gennem begrænsede rum, samtidig med at den elektriske isolering og ledningsevne er stabil. I modsætning til kabler med en ekstra ydre kappe, er enkeltleder ikke-kappede kabler designet med en mere kompakt konstruktion, hvilket gør dem velegnede til mange faste ledninger og interne tilslutningsapplikationer.

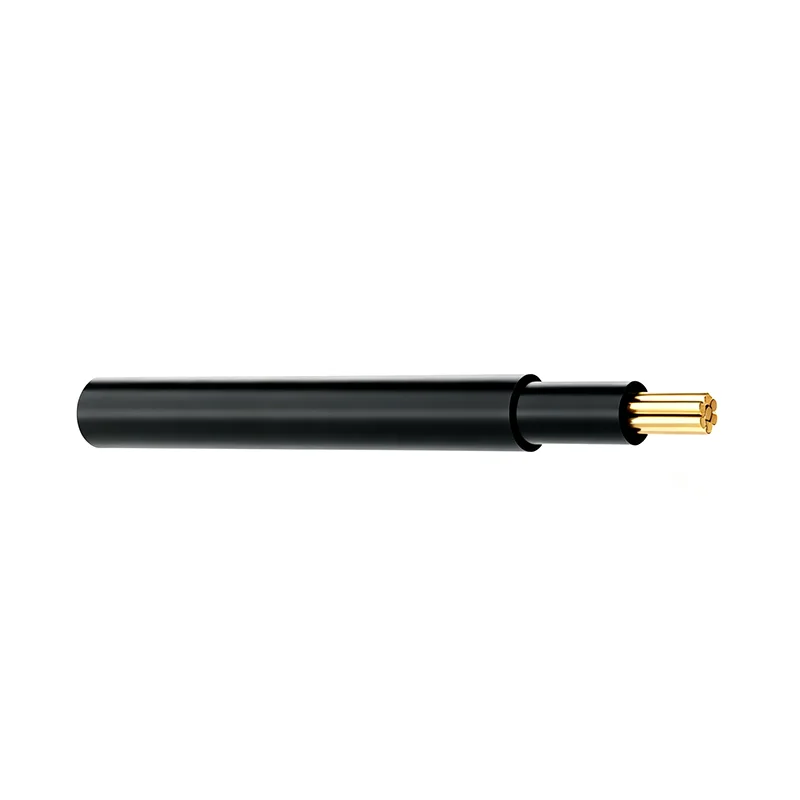

DeEU-standard enkeltlederkabler uden kappeleveret afLINSHENGer designet til europæisk standard lavspændingselektriske applikationer. Produktsortimentet bruger iltfri kobberledere, understøtter solide og flertrådede lederkonfigurationer og fås med PVC eller tilpassede isoleringsmaterialer. Den aktuelle produktspecifikation dækker et mærkespændingsområde på 450/750V og ledertværsnit fra 1,5 mm² til 25 mm².

Hvorfor er enkeltlederkabler nyttige til intern ledningsføring?

Effektiv ruteføring på begrænsede pladser

Elskabe og automationsudstyr indeholder adskillige komponenter, terminaler, kontakter, relæer og kontrolenheder. Ledninger skal ofte passere gennem smalle kanaler og følge specifikke ruter mellem komponenter.

En enkeltkernekonstruktion gør individuelle ledninger nemmere at dirigere og organisere. Installatører kan arrangere forskellige ledere i henhold til skabslayoutet i stedet for at håndtere et større flerlederkabel, hvor individuelle forbindelser er påkrævet.

Klarere elektriske forbindelser

Enkelte ledere kan identificeres og føres separat, hvilket kan forenkle tilslutningsarbejdet inde i fordelingstavler og styreskabe. Korrekt mærkning og organiseret ruteføring kan også gøre fremtidig inspektion og vedligeholdelse mere effektiv.

Fleksibel konfiguration

Forskellige kredsløb kan kræve forskellige lederstørrelser. Et enkeltlederkabelsortiment, der dækker flere tværsnit, gør det muligt for systemdesignere at vælge lederstørrelsen i henhold til aktuelle krav, installationsforhold og gældende elektriske forskrifter.

Hvor er disse kabler almindeligvis anvendt?

Elektriske styreskabe

Styreskabe indeholder et stort antal interne el-tilslutninger. Strømkredsløb, styrekredsløb, signalgrænseflader og komponentforbindelser kan kræve forskellige lederstørrelser og routingveje.

DeEU-standard enkeltlederkabler uden kappekan bruges til indvendige skabsledninger, hvor den gældende installationsmetode tillader denne type kabel. Deres fleksible routing-egenskaber kan hjælpe installatører med at skabe organiserede ledningsstier inden for begrænset skabsplads.

Fordelingstavler

Fordelingstavler kræver pålidelige forbindelser mellem indgående strøm, kredsløbsbeskyttelsesenheder, klemrækker og udgående kredsløb. Enkeltlederledere kan anvendes til interne forbindelser, når den valgte kabeltype og installationsmetode opfylder kravene til det elektriske system.

Industrielt automationsudstyr

Industrielt maskineri indeholder typisk motorer, sensorer, styrekomponenter, relæer, PLC-systemer, kontaktorer og andre elektriske enheder. Ledningsarrangementet skal tilpasses det fysiske layout af disse komponenter, samtidig med at pålidelige elektriske forbindelser opretholdes.

LINSHENG kabler kan anvendes til interne elektriske forbindelser i automationsudstyr og produktionsmaskiner, hvor kabelspecifikationerne er passende for driftsforholdene.

Bygning af elektriske systemer

Enkeltlederkabler af europæisk standard bruges også i egnede elektriske installationer til boliger og erhverv, herunder belysningskredsløb, distributionsforbindelser og faste interne ledninger.

Den faktiske anvendelse bør altid bestemmes af de gældende nationale installationsforskrifter, kabeltype, lederstørrelse, spændingsmærke, installationsmiljø og påkrævet beskyttelsesmetode.

Hvilke elektriske parametre bør købere tjekke?

Ovenstående specifikationer skal behandles som produktspecifikke parametre. For en bestemt installation bør købere bekræfte den gældende kabeltype, lederkonstruktion, isoleringsmateriale, temperaturklassificering og lovmæssige krav, før de bestiller.

Hvordan påvirker lederstørrelse kabelvalg?

1,5 mm² til mindre kredsløb

Muligheden på 1,5 mm² har en maksimal ledermodstand på 12,1 Ω/km og kan overvejes til passende ledningsføringer med lavere strømstyrke, hvor installationskravene tillader denne lederstørrelse.

2,5 mm² til generelle elektriske forbindelser

2,5 mm²-versionen har en maksimal ledermodstand på 7,41 Ω/km og anses almindeligvis for en bredere række af elektriske tilslutningskrav. Den faktisk tilladte strøm afhænger af installationsmetode, omgivelsestemperatur, gruppering, isolering og gældende standarder.

4 mm² til 10 mm² for højere strømkrav

Valgmulighederne på 4 mm², 6 mm² og 10 mm² giver progressivt større ledertværsnit til applikationer, der kræver større strømføringsevne. Købere bør beregne den nødvendige lederstørrelse baseret på den faktiske belastning og installationsforhold i stedet for udelukkende at vælge i henhold til nominel udstyrseffekt.

16 mm² og 25 mm² til større forbindelser

16 mm² og 25 mm² optionerne er tilgængelige til elektriske systemer, der kræver større ledere. For disse applikationer bør spændingsfald, installationsmetode, omgivelsestemperatur, ledergruppering og kortslutningsforhold alt sammen tages i betragtning ved kabelvalg.

Hvad er forskellen mellem solide og strandede ledere?

Solide ledere

En fast leder består af et enkelt ledende element. Det kan give en relativt stabil struktur til faste ledninger og betragtes almindeligvis, hvor kablet ikke kræver hyppig bevægelse.

Egnetheden af ​​en solid leder afhænger af installationsmiljøet, bøjningskrav, terminaldesign og gældende kabelstandard.

Strandede konduktører

En strenget leder består af flere mindre ledninger kombineret til en leder. Denne konstruktion giver generelt større fleksibilitet end en solid leder med samme tværsnitsareal.

Strandede konfigurationer kan være nyttige, når ledninger skal følge buede ruter, eller når installationsplads gør fleksibilitet vigtig.

Hvad skal man overveje, når man installerer ikke-kappede kabler?

Beskyttelse mod mekaniske skader

Et kabel uden kappe har ikke den samme ekstra mekaniske beskyttelse, som en kappekonstruktion giver. Det bør derfor kun installeres i applikationer og steder, hvor den valgte kabeltype er tilladt, og der ydes tilstrækkelig beskyttelse, når det er nødvendigt.

Korrekt routing

Kabelføring bør undgå skarpe kanter, overdreven bøjning, bevægelige komponenter, overdreven varmekilder og andre forhold, der kan beskadige isoleringen. Inde i elektriske skabe bør ledere være arrangeret på en måde, der forhindrer unødvendig mekanisk belastning.

Passende opsigelse

Klemmer, konnektorer, bøsninger og andre tilslutningskomponenter skal være kompatible med ledertypen og -tværsnittet. Dårlig afslutning kan øge kontaktmodstanden og skabe lokal opvarmning.

Overvej kabelgruppering

Når flere belastede ledere er installeret sammen, kan varmeafgivelsen reduceres, og den tilladte strøm skal muligvis justeres. Installationsforhold og gældende forskrifter bør derfor tages i betragtning ved bestemmelse af strømføringsevne.

Hvordan påvirker temperaturen kabelvalg?

Omgivelsestemperatur

Den omgivende temperatur påvirker den termiske ydeevne af et elektrisk kabel. Et kabel installeret inde i et varmt styreskab kan fungere under andre forhold end det samme kabel installeret i et køligere miljø.

Det specificerede driftstemperaturområde for kablet skal sammenlignes med de faktiske installationsforhold.

Lederens driftstemperatur

Den aktuelle produktspecifikation giver et driftstemperaturområde på -30°C til +90°C. Den tilladte aktuelle og faktiske temperaturstigning afhænger stadig af installationsmetoden og relevante elektriske krav.

Kortsigtede temperaturforhold

Produktspecifikationen angiver en kortvarig temperaturkapacitet på op til +250°C. Denne parameter skal ikke fortolkes som en kontinuerlig driftstemperatur og skal evalueres i henhold til den gældende kabelstandard og specifikke driftsforhold.

Hvorfor er europæiske standarder vigtige for kabelanskaffelse?

Standardiserede produktkrav

Europæiske kabelstandarder fastlægger krav relateret til lederkonstruktion, elektriske egenskaber, isolering, dimensioner og prøvning. Brug af et kabel designet omkring den gældende standard kan forenkle produktvalg til projekter, der betjener europæiske markeder.

Projektdokumentation

Industrielle projekter og producenter af elektrisk udstyr kan have brug for teknisk dokumentation for at demonstrere, at udvalgte komponenter svarer til specificerede standarder og markedskrav.

LINSHENG identificerer EN 60228 og HD 21.13 som gældende standarder for sin EU-standard single-core kabelserie, mens CE, RoHS og REACH overensstemmelse kan leveres i henhold til kundens og markedets krav.

Markedsspecifikke krav gælder stadig

Et EU-standardkabel bør ikke automatisk antages at være egnet til enhver installation i alle europæiske lande. Nationale ledningsbestemmelser, installationsmetoder, brandkrav, miljøforhold og projektspecifikationer skal også gennemgås før indkøb.

Hvordan skal købere sammenligne forskellige kabelleverandører?

Hvilke kvalitetstests er vigtige for enkeltkernekabler?

Ledermodstandstest

Ledermodstandstest hjælper med at verificere, om lederen opfylder de specificerede elektriske egenskaber. Konsistent modstand er vigtig for stabil strømtransmission og forudsigelig spændingsfaldsydelse.

Træk- og forlængelsestest

Mekanisk test kan bruges til at evaluere leder- og isoleringsegenskaber. Trækstyrke- og forlængelsesmålinger giver information om, hvordan materialer reagerer på mekanisk belastning.

Eftersyn af isolering

Isoleringen bør kontrolleres for fejl, der kan påvirke den elektriske sikkerhed. Inspektion kan omfatte dimensionskontrol, udseendeinspektion og elektrisk test i henhold til den gældende produktstandard.

Udseende inspektion

Visuel inspektion hjælper med at identificere overfladefejl, dimensionelle uoverensstemmelser, udskrivningsproblemer eller andre produktionsfejl, før kablet pakkes og sendes.

Hvordan kan LINSHENG støtte producenter af elektrisk udstyr?

Flere lederstørrelser

LINSHENGleverer en række ledertværsnit fra 1,5 mm² til 25 mm², hvilket giver udstyrsproducenter, el-entreprenører og distributører mulighed for at vælge forskellige størrelser i henhold til projektets krav.

OEM-orienteret forsyning

Fabrikanter af elektrisk udstyr kan kræve specifikke lederkonstruktioner, isoleringsmaterialer, farver, emballage, mærkning og teknisk dokumentation. Tilpassede kabelkonfigurationer kan evalueres i henhold til projektets krav.

Anvendelser på tværs af flere brancher

DeEU-standard enkeltlederkabler uden kappekan komme i betragtning til styreskabe, fordelingstavler, industrielt automationsudstyr, maskinledninger og egnede elektriske installationer til boliger eller erhverv.
